Азотная установка и все, что про нее нужно знать

Основные определения

Чтобы не запутаться в терминах, следует изначально ввести определения. Азотная установка — это один из элементов азотной станции, в котором происходит процесс газоразделения, а азотная станция — это целая система, комплекс взаимосвязанного оборудования для генерации технического газа.

Азотная установка — это технологическое оборудование, предназначенное для производства азота из простого воздуха, который нас окружает. Азот является неотъемлемым элементом многих производственных процессов и может использоваться как сырье для производства аммиака, пластмасс, удобрений и других продуктов. Именно поэтому оборудование для генерации азота является востребованным. Его устанавливают в медицинских учреждениях, на предприятиях химической и пищевой промышленности, на буровых и т. д.

Азотные установки различаются в зависимости от технологии газоразделения, которая в них применяется. Об этом мы и поговорим далее.

Стандартный состав азотной станции

Азотная установка

Азотная установка (генератор) служит для разделения подготовленного сжатого воздуха на азот и кислород.

Осушитель воздуха

Осушитель удаляет влагу из сжатого воздуха.

Блок фильтров

Блок фильтров удаляет из сжатого воздуха остаточную влагу, частицы пыли и масла.

Ресивер для сжатого воздуха

Ресивер для сжатого воздуха выполняет функцию буфера и позволяет выравнивать давление на входе в адсорбционные колонны.

Компрессор

Компрессор осуществляет сжатие воздуха для последующих технологических операций. Чаще всего в станциях генерации азота применяют винтовые компрессоры.

Ресивер для продукционного газа

Ресивер для продукционного азота выравнивает скачки давления, а также способен в небольших объемах накапливать полученный газ.

Дополнительно

Станция может включать в себя следующие элементы:

• Дожимающий компрессор

  Дожимающий компрессор высокого давления, служащий для повышения давления продукционного газа

• Дополнительный ресивер

  Дополнительный ресивер высокого давления для продукционного газа

• Блок фильтров

  Блок фильтров высокого давления с редуктором давления продукционного газа

• Водородные дожигатели

  Водородные дожигатели кислорода для дополнительной очистки азота

• Усилители давления

  Усилители давления для повышения давления продукционного газа

• Рампы для закачки

  Рампы для закачки полученного азота в баллоны в целях дальнейшего хранения

• Дополнительные модули

  Дополнительные модули для смешения газов

Технологии получения азота

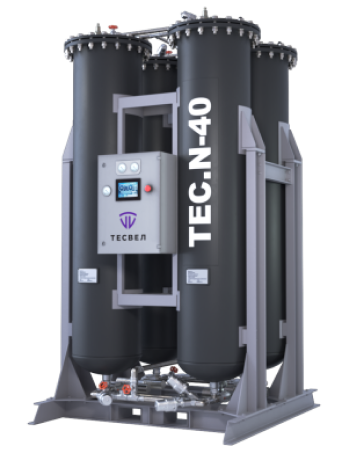

Адсорбционная

Адсорбционная технология основана на том, что молекулы газов отличаются по размеру, поэтому при помощи специального сита они легко разделяются. Адсорбционная азотная установка функционирует по принципу короткоцикловой адсорбции (КЦА): атмосферный воздух проходит через сосуд, где угольное молекулярное сито в качестве адсорбента улавливает ненужные компоненты газовой смеси, а молекулы азота проходят дальше и поступают к потребителю. Далее происходит восстановление адсорбента до первоначального состояния, и цикл начинается сначала.

Важные преимущества адсорбционной технологии — возможность получения технического газа высокой чистоты, а также широкий диапазон выбора чистоты: от 95% до 99,999% и выше. Иными словами, азотная установка КЦА позволяет потребителю настроить необходимые параметры чистоты генерируемого азота и производительности в зависимости от рабочих задач. Например, азотная установка TEC.N-8 на чистоте 99,999% способна выдавать 1,34 нм³/ч азота, а на 99% — 6,15 нм³/ч.

Адсорбционные генераторы также отличаются простотой эксплуатации и технического обслуживания: в них минимум элементов, которые могут выйти из строя или подлежат регулярной замене, поэтому владелец адсорбционной станции экономит на ТО и ремонте.

<p> <a href="" class="link_more"> Узнать больше </a> </p>

Мембранная

Мембранная технология, как и адсорбционная, основана на разнице размеров молекул газа. В азотных установках данного типа главная роль отведена мембранному модулю, в котором находятся специальные полые волокна полимера, исчисляемые тысячами. Через них пропускается поток очищенного сжатого воздуха под давлением. Молекулы ненужных газов и молекулы воды отводятся из модуля во внешнюю среду, а очищенный азот направляется потребителю. Таким образом, волокна полимера выполняют функцию фильтра. Вся эта процедура осущетсвляется в газоразделительном блоке азотной установки, блок включает в себя не один, а множество мембранных модулей, поэтому оборудование характеризуется высокой производительностью.

Мембранный генератор подойдет для тех потребителей, у которых нет повышенных требований к чистоте продукционного газа. Кроме того, оборудование для реализации данной технологии газоразделения можно более компактно разместить на производственной площадке, так как форм-фактор цилиндрических мембранных модулей позволяет по-разному их конфигурировать.

<p> <a href="" class="link_more"> Узнать больше </a> </p>

Криогенная

Криогенная технология эффективна для производства азота высокой чистоты в больших объемах. Например, если на предприятии потребление азота достигает порядка 5000 нм³/ч, и при этом его чистота должна составлять 99,999%. Криогенная технология применяется не только в единичных азотных установках — в некоторых случаях речь идет про целые заводы по производству азота.

Сам метод криогенного газоразделения основан на разнице температур кипения компонентов воздушной смеси, что позволяет разделить азот от других компонентов. Процесс называют низкотемпературной ректификацией. Этот метод обеспечивает производство азота с чистотой до 99,999%, что делает его подходящим для широкого спектра промышленных процессов.

Состав комплекса оборудования будет несколько отличаться от адсорбционных и мембранных станций. Так, система криогенного завода по производству азота включает в себя следующие элементы: компрессор, система предварительного охлаждения, блок очистки, низкотемпературный блок, ректификационная колонна, детандерный агрегат. Криогенная азотная установка может использоваться в различных отраслях промышленности, где требуется высокочистый и сжиженный азот для специфических производственных потребностей.

<p> <a href="" class="link_more"> Узнать больше </a> </p>

Варианты исполнения станций

• Стационарный вариант

  Чаще всего оборудование станции, включая азотную установку, размещают в цехе, обеспечивая легкий доступ к каждому элементу для осмотра и обслуживания. Оно может быть установлено на одной раме или как отдельные объекты.

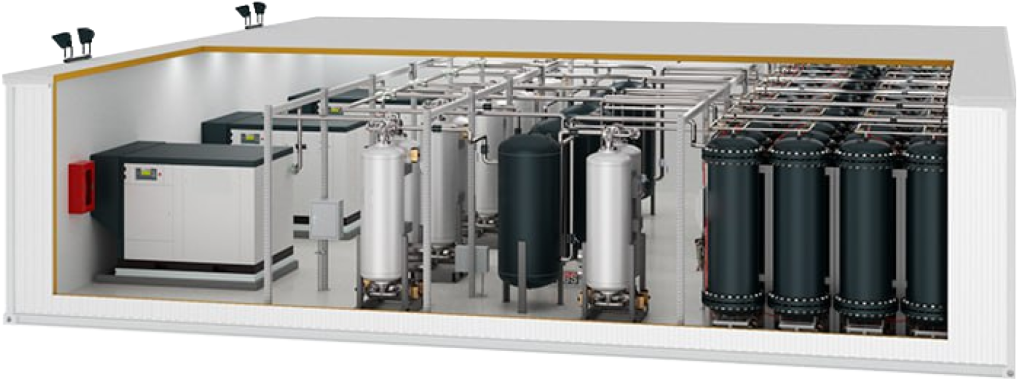

• В контейнерном исполнении

  Оборудование для генерации азота устанавливают в компактном цельносварном контейнере, что позволяет размещать станцию как в помещении, так и на открытом воздухе. Это облегчает её перемещение и транспортировку по сравнению со стационарными установками.

• На базе прицепа

  Контейнер с азотной установкой, компрессорами, осушителем, магистральными фильтрами и ресиверами размещают внутри прицепа. В результате получается мобильная станция, которую можно перемещать между различными производственными площадками.

• Самоходный вариант на базе шасси

  Контейнер, содержащий азотную установку, компрессоры, осушитель, фильтры и ресиверы, помещают в прицеп, создавая мобильную станцию для перевозки между производственными объектами.

Азотная установка
это хорошо

Подведем итог

Азотная установка входит в состав станции генерации азота

Это оборудование, востребованное во многих отраслях промышленности. Его применение позволяет обеспечить надежное и эффективное производство, сократить затраты на сырье и энергию, а также снизить вредное воздействие на окружающую среду. Инвестиции в азотные установки являются инвестициями в развитие производства.
