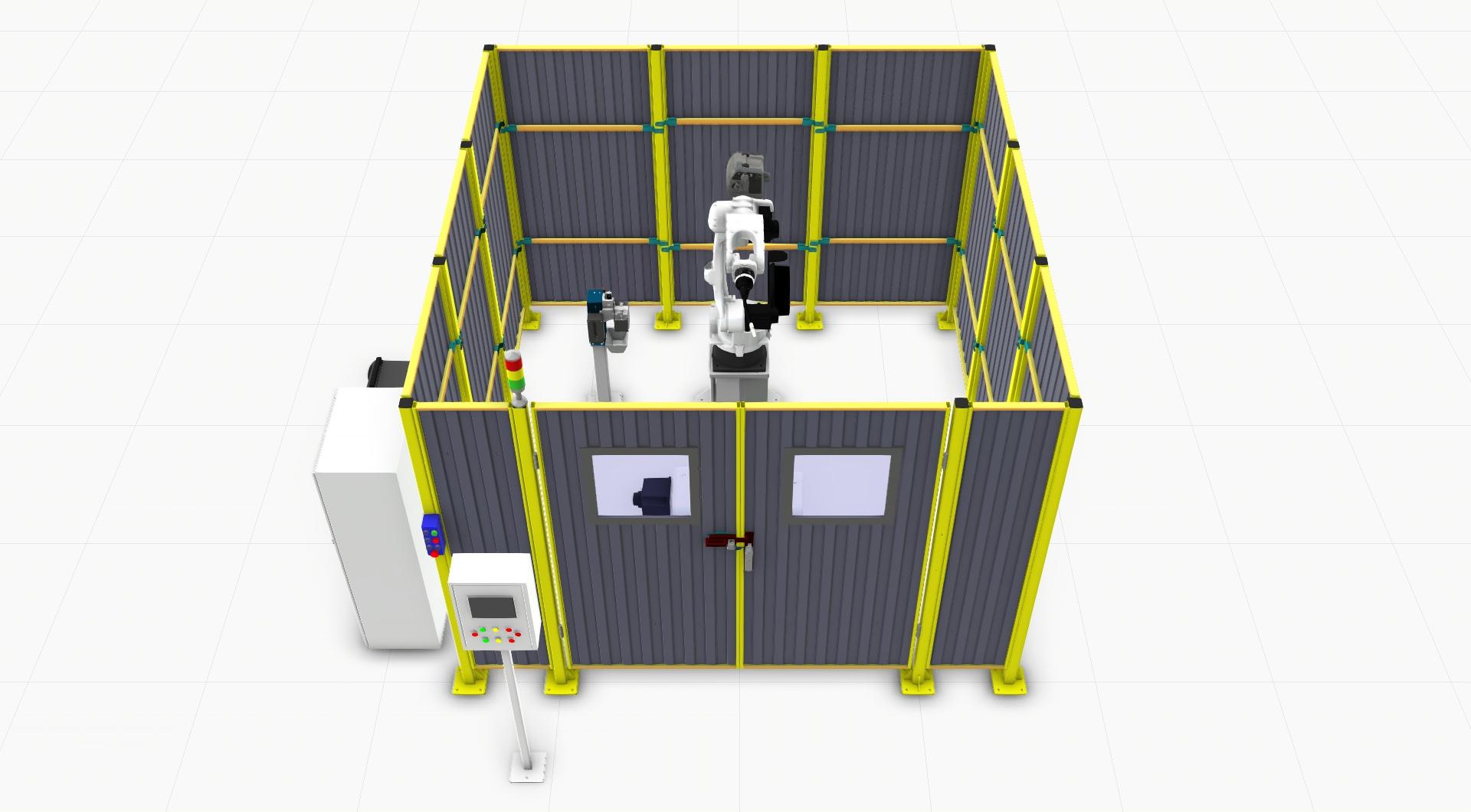

Роботизированный сварочный комплекс с одним двухосевым позиционером
Производитель: Teswel
Гарантия на оборудование 1 год
Описание
Роботизированная сварочная ячейка — это высокоэффективное технологичное решение для роботизации сварочного процесса, обеспечивающее высокую точность, повторяемость и производительность.
Решение с двухосевым позиционером грузоподъемностью 400 кг. Позволяет добиться максимальной эффективности работы по сварке изделий со сложной геометрией.

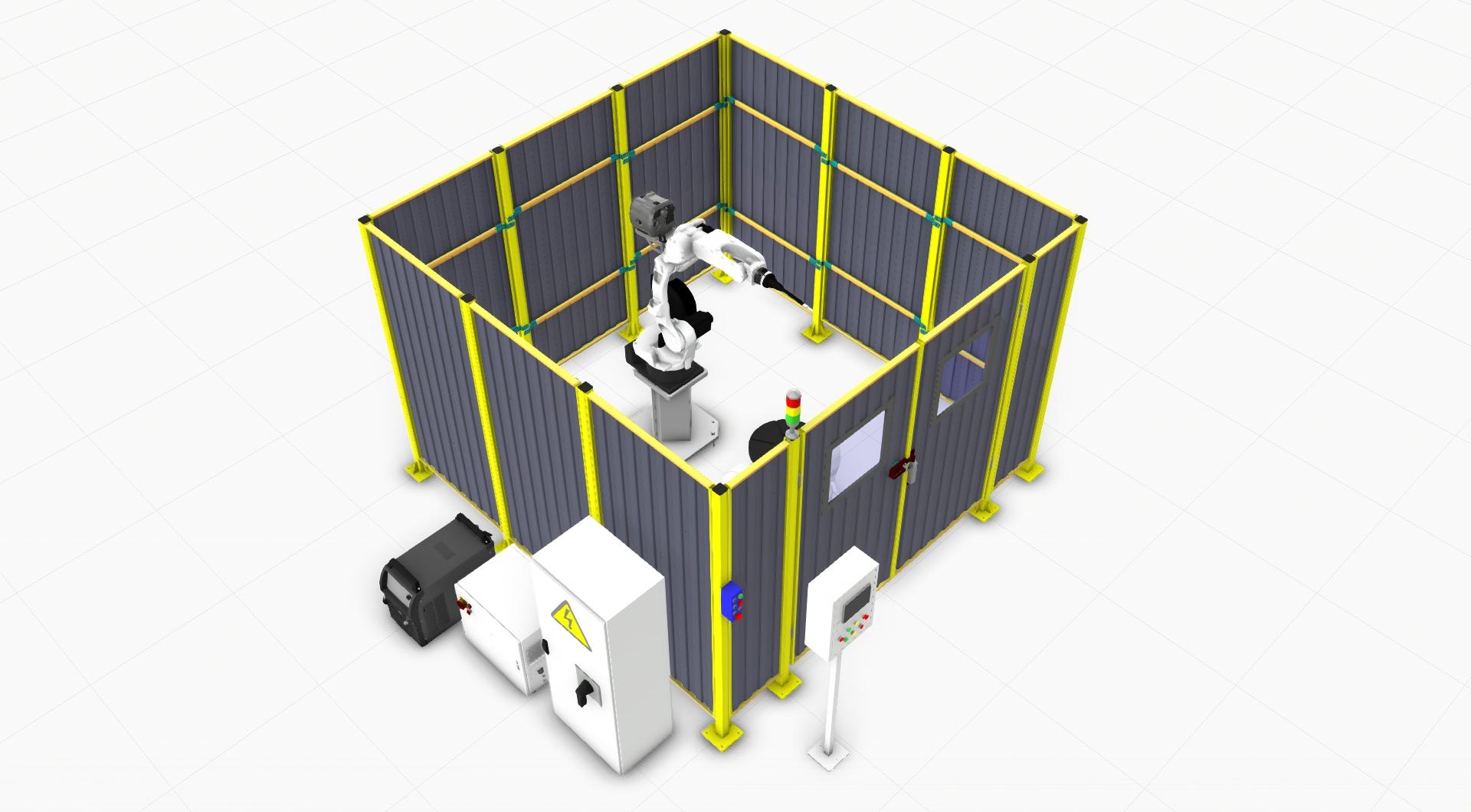

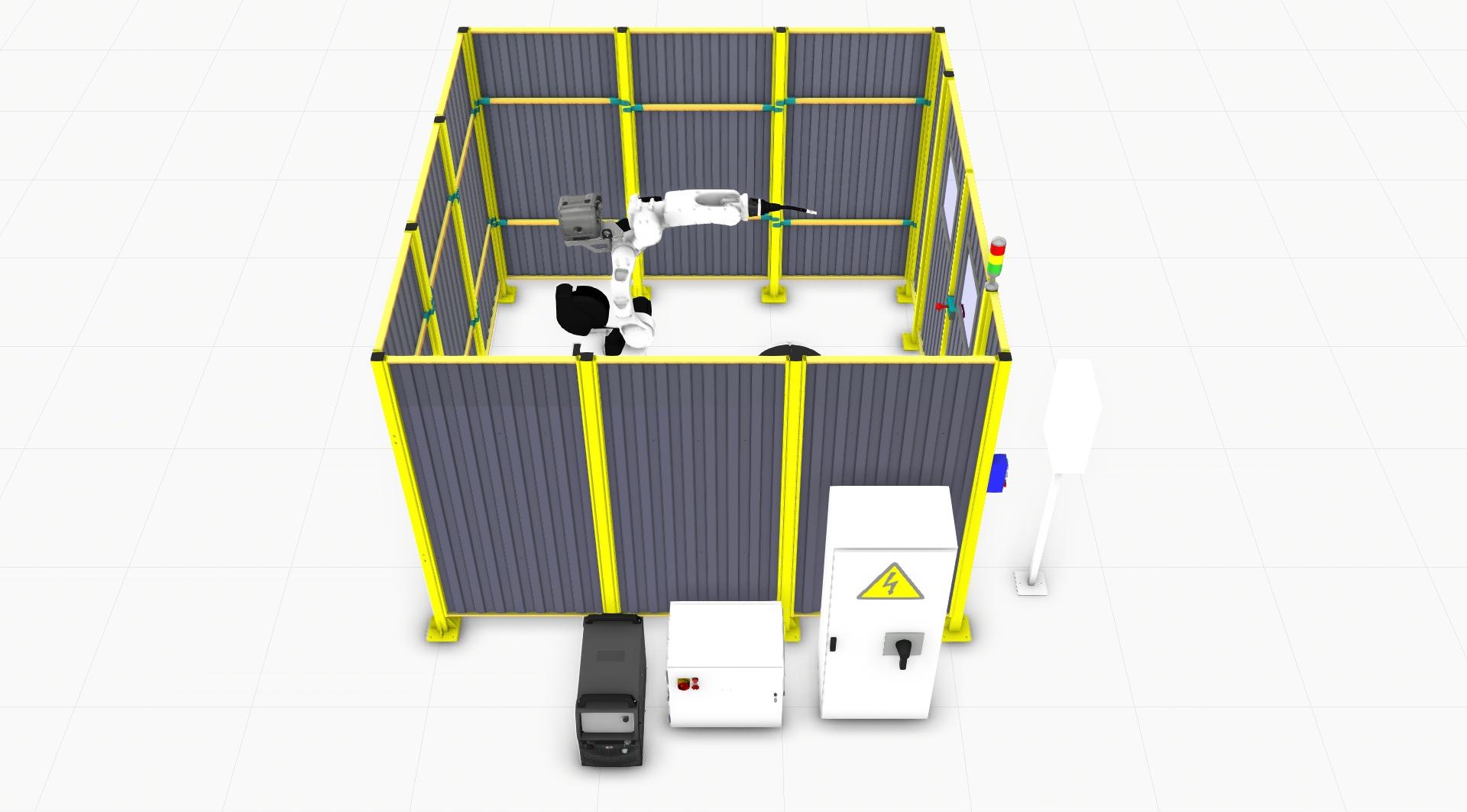

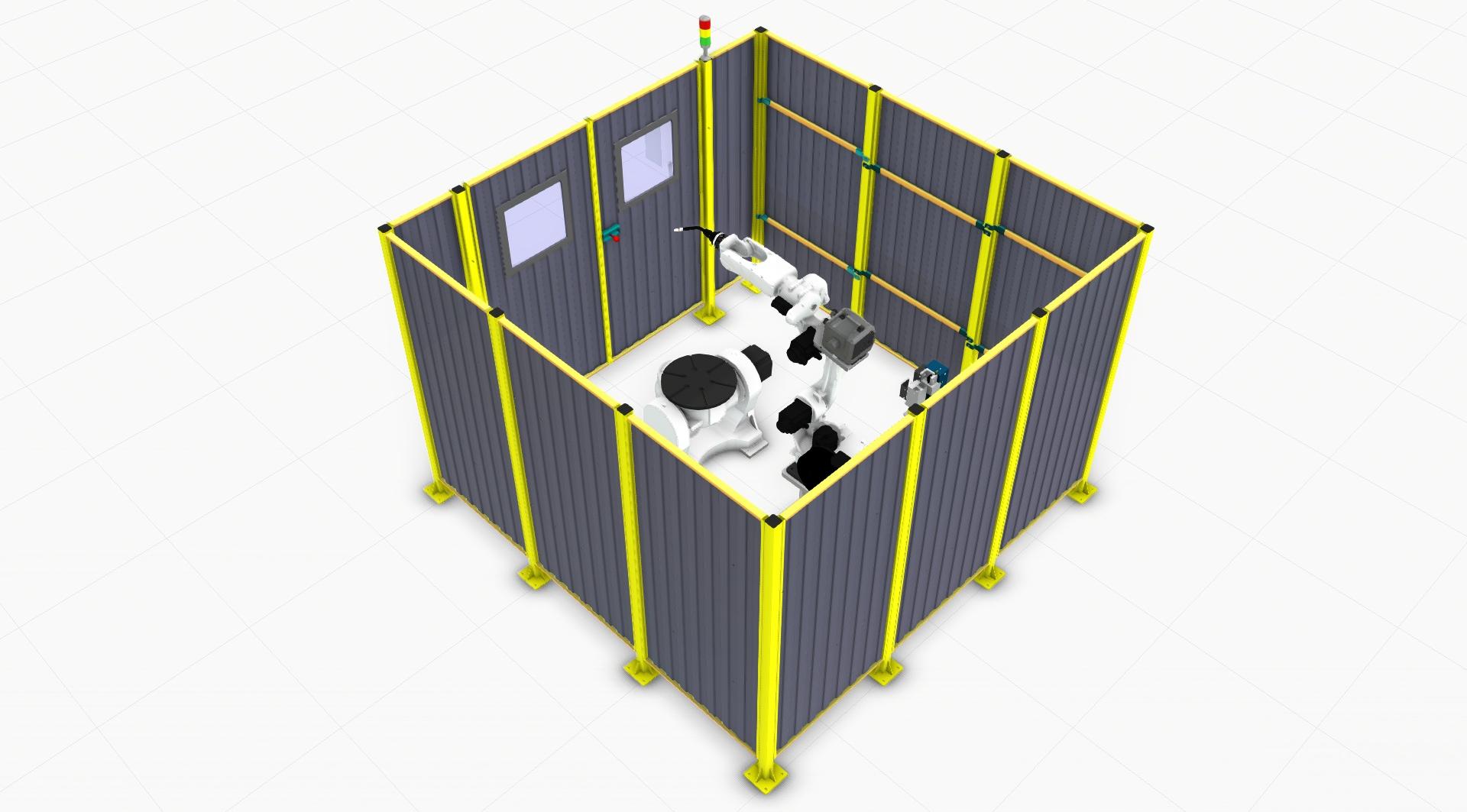

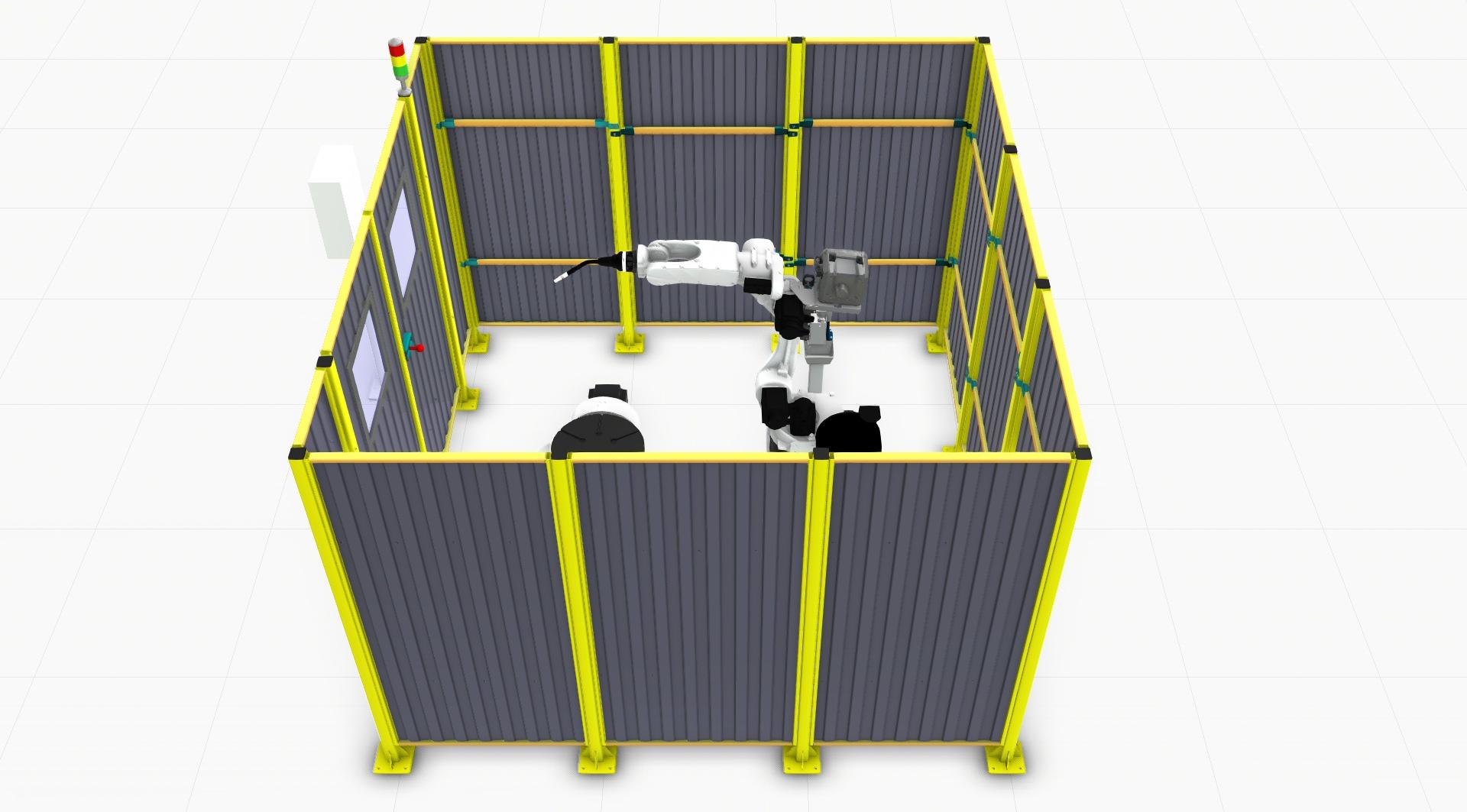

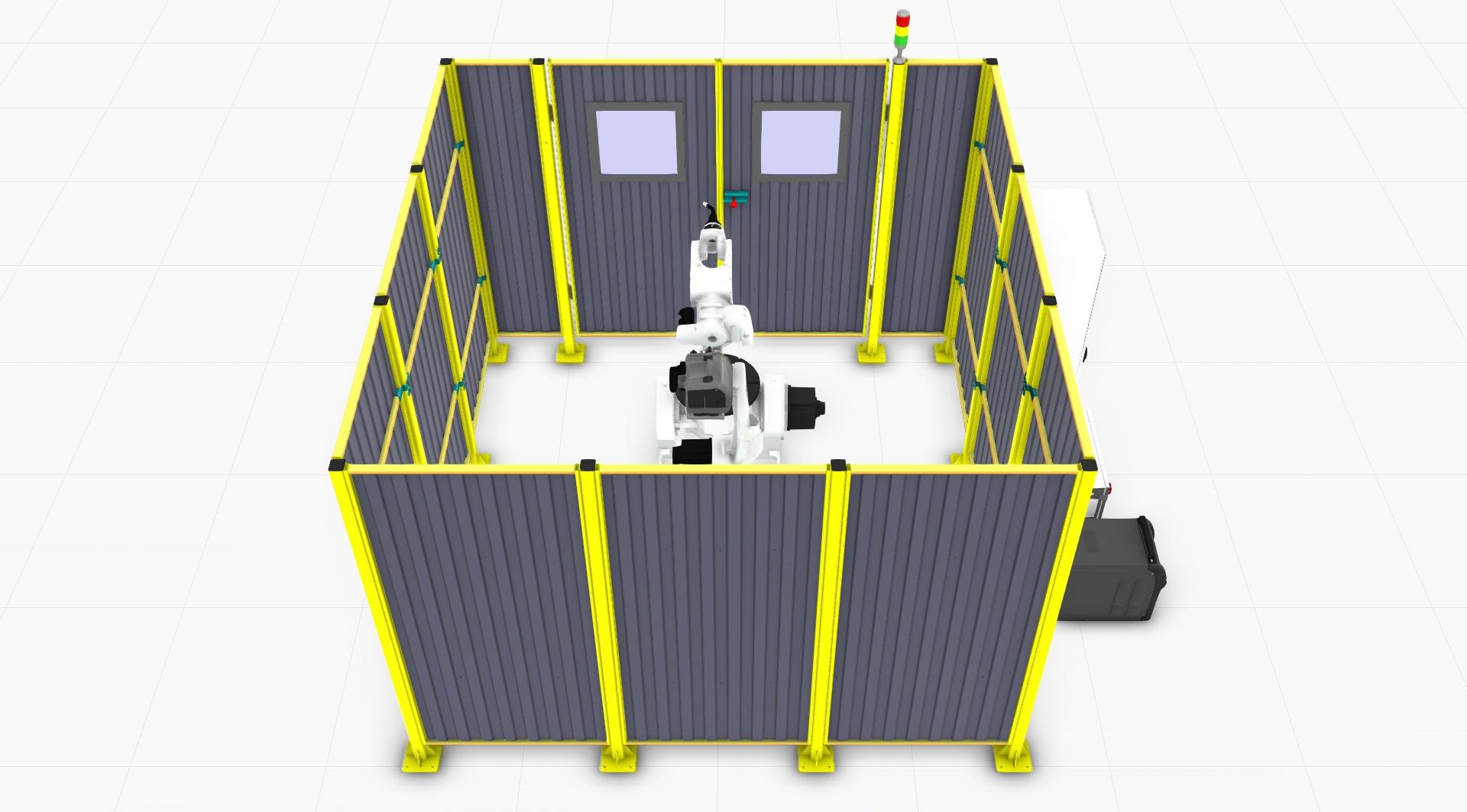

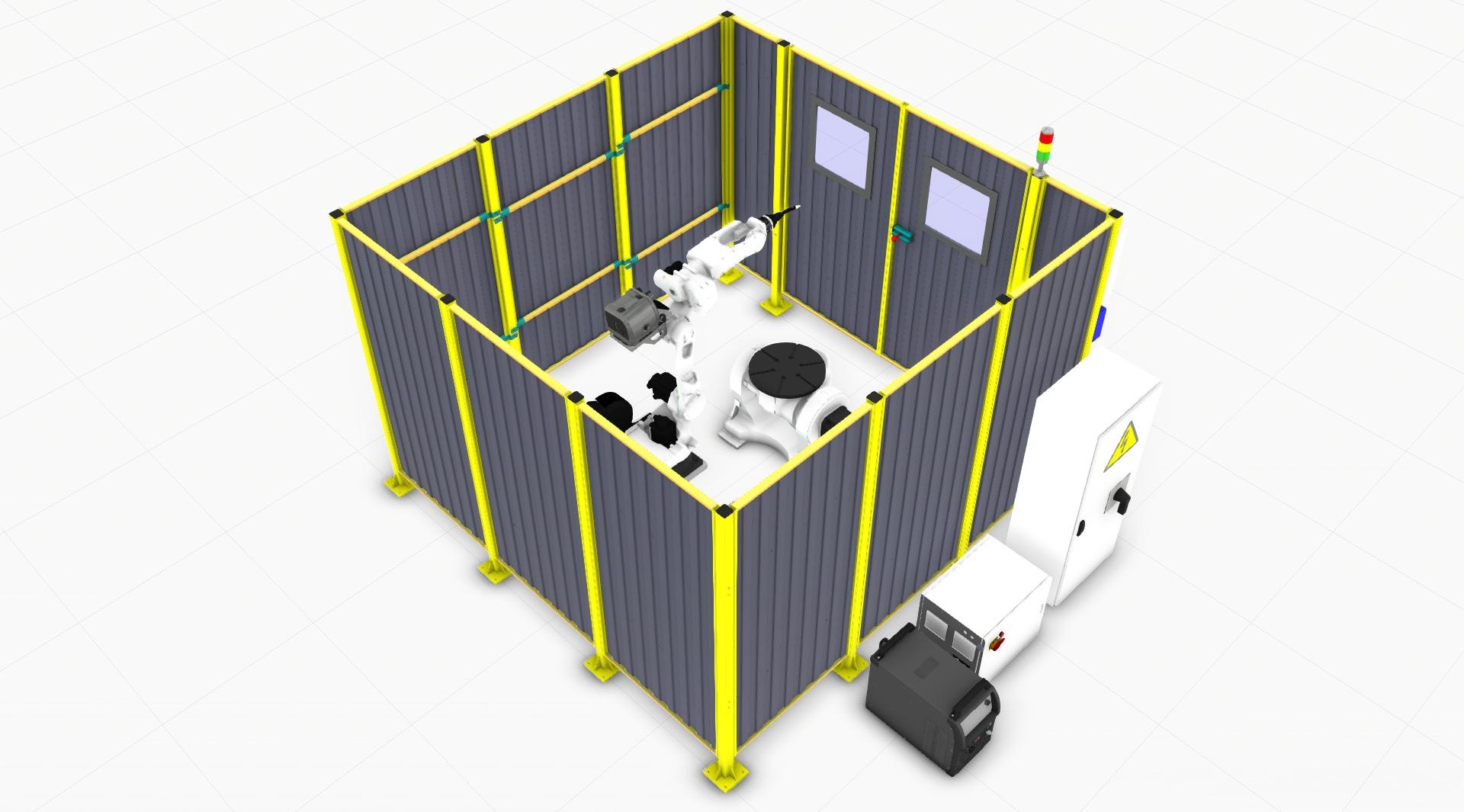

Комплекс включает в себя: промышленный робот-манипулятор, сварочное оборудование, двухосевой позиционер с планшайбой для крепления оснастки, систему безопасности, шкаф силовой и пульт управления с HMI панелью
Сварочная ячейка может быть оснащена российским, европейским или китайским сварочным источником, на выбор, исходя из потребности. Комплекс соответствует европейским стандартам безопасности работы оборудования. Система управления выполнена на базе контроллера KINCO, для удобного выбора программы и диагностики работы комплекса используется панель визуализации.
По желанию клиента могут быть установлены скоростные ворота в зону загрузки/выгрузки.
Характеристики
| Производитель | Тесвел |

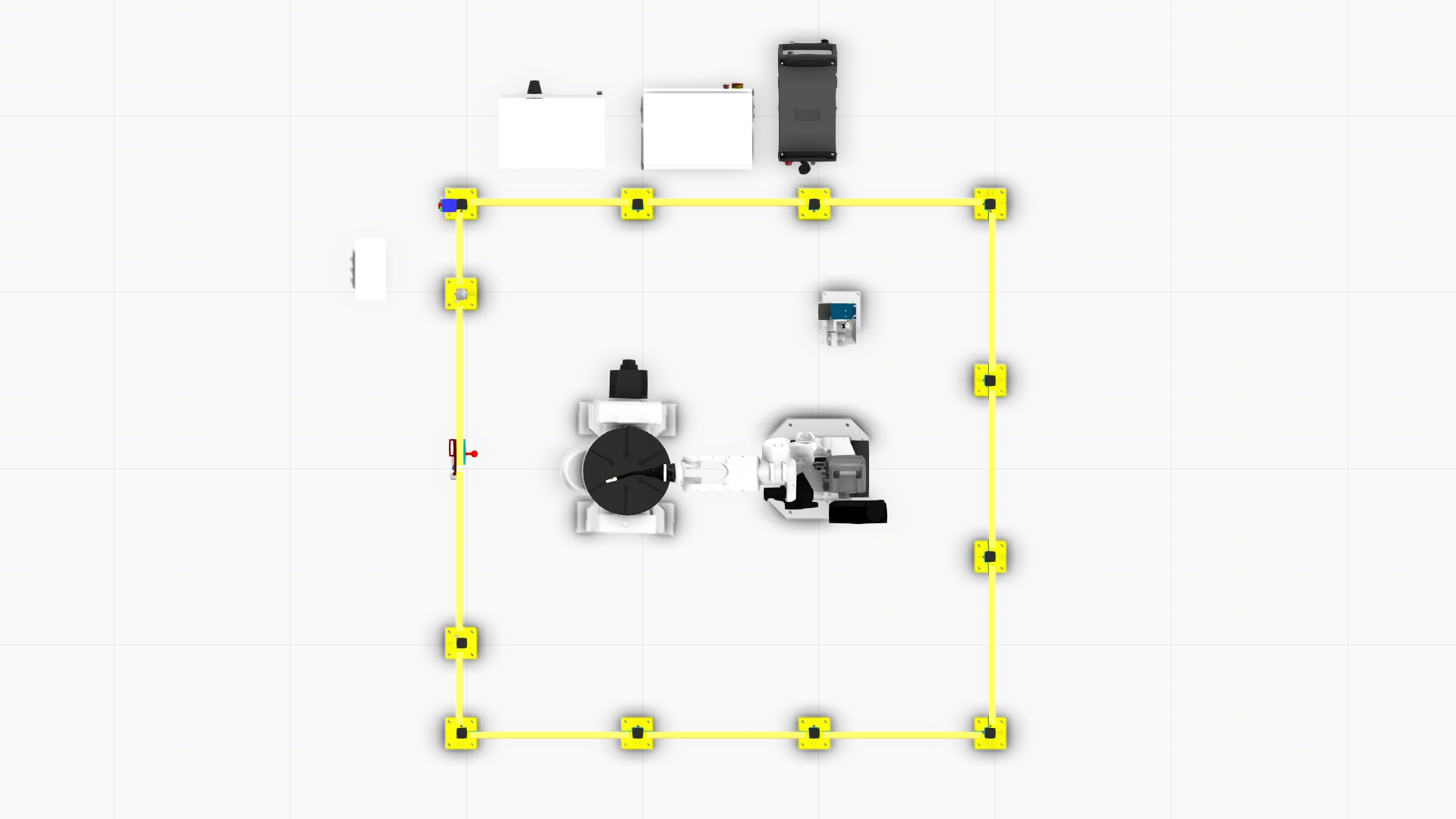

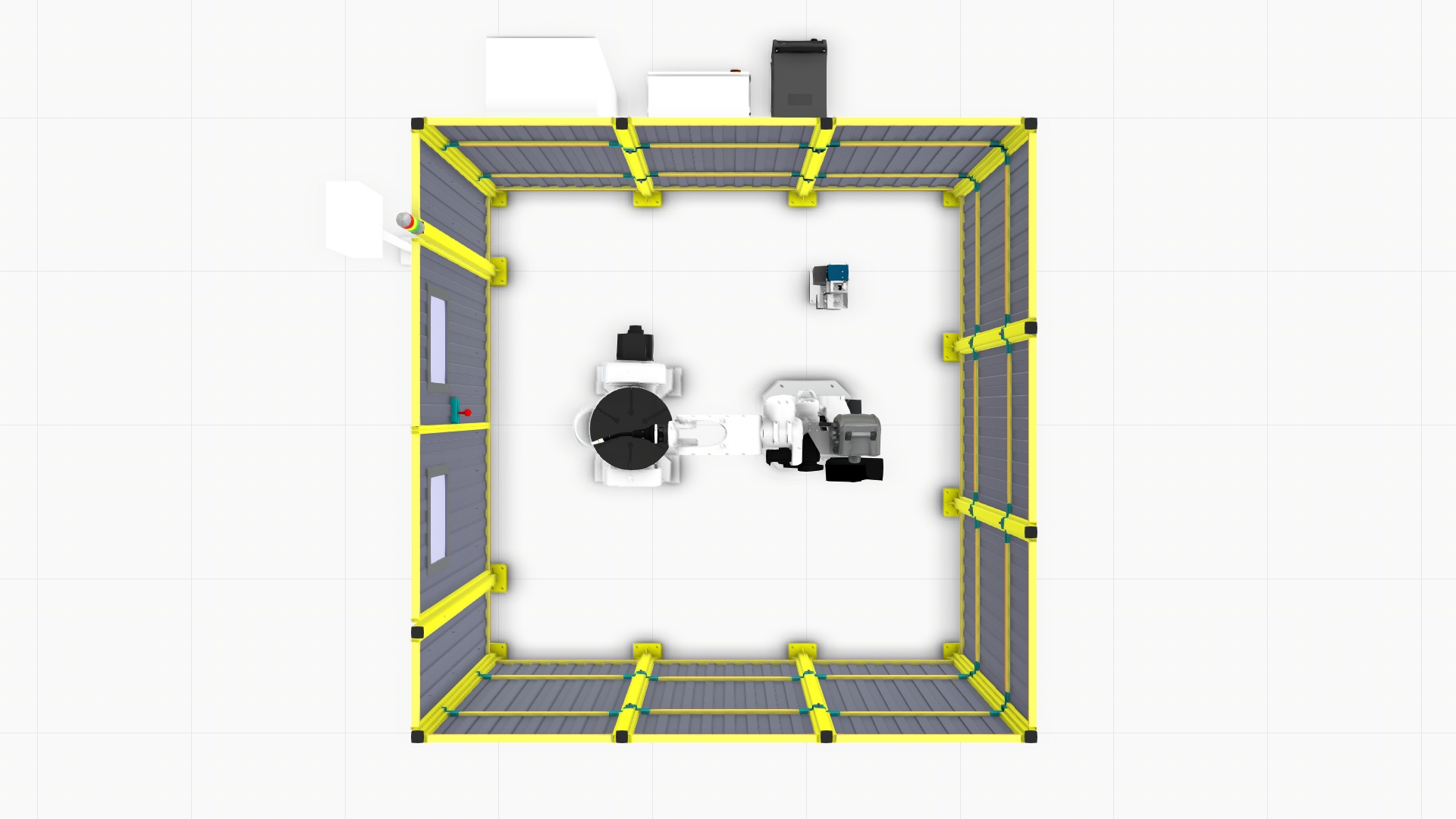

| Габариты готового решения Тесвел (ДхШ) | 3000x3000 мм |
| Форма руки | Вертикальный узловой шарнир |
| Количество осей | 6 |
| Радиус действия, мм | 1440 | 2010 |
| Грузоподъемность, кг | 10 | 12 |
| Точность повторного позиционирования, мм | ±0.5 | ±0.05 |
| Тип привода | Привод серводвигателя переменного тока |
| Скорость движения J1 | 240°/с | 203°/с |
| Скорость движения J2 | 240°/с | 203°/с |
| Скорость движения J3 | 260°/с | 214°/с |
| Скорость движения J4 | 400°/с | 392°/с |
| Скорость движения J5 | 400°/с | 276°/с |
| Скорость движения J6 | 700°/с | 1356°/с |
| Диапазон движения J1 | ±170° | ±160° |
| Диапазон движения J2 | -155°/+90° | -145°/80° |
| Диапазон движения J3 | -86°/+155° | -75°/+145° |
| Диапазон движения J4 | ±155° | ±190° |
| Диапазон движения J5 | -132°/+134° | -210°/+50° |
| Диапазон движения J6 | ±220° |
| Допустимый крутящий момент J4 | 10N·m |
| Допустимый крутящий момент J5 | 10N·m |
| Допустимый крутящий момент J6 | 5.5N·m |
| Допустимый инерционный момент J4 | 0.28 кг·м² |
| Допустимый инерционный момент J5 | 0.28 кг·м² |
| Допустимый инерционный момент J6 | 0.06 кг·м² |
| Уровень IP | 65 | 54 |
| Температура | 0-45°C |
| Влажность | Ниже 95%RH (без конденсата) |
| Вибрации | Ниже 4.9 м/с² |
| Прочее | Не используйте агрессивные и легковоспламеняющиеся газы или жидкости и держитесь подальше от источников электрического шума |
| Размер основания | 355*355 мм |
| Высота робота | 1375 мм |
| Вес робота | 150 кг | 313 кг |
| Способ крепления | Под любым углом |
| Емкость питания | 3 кВА |
